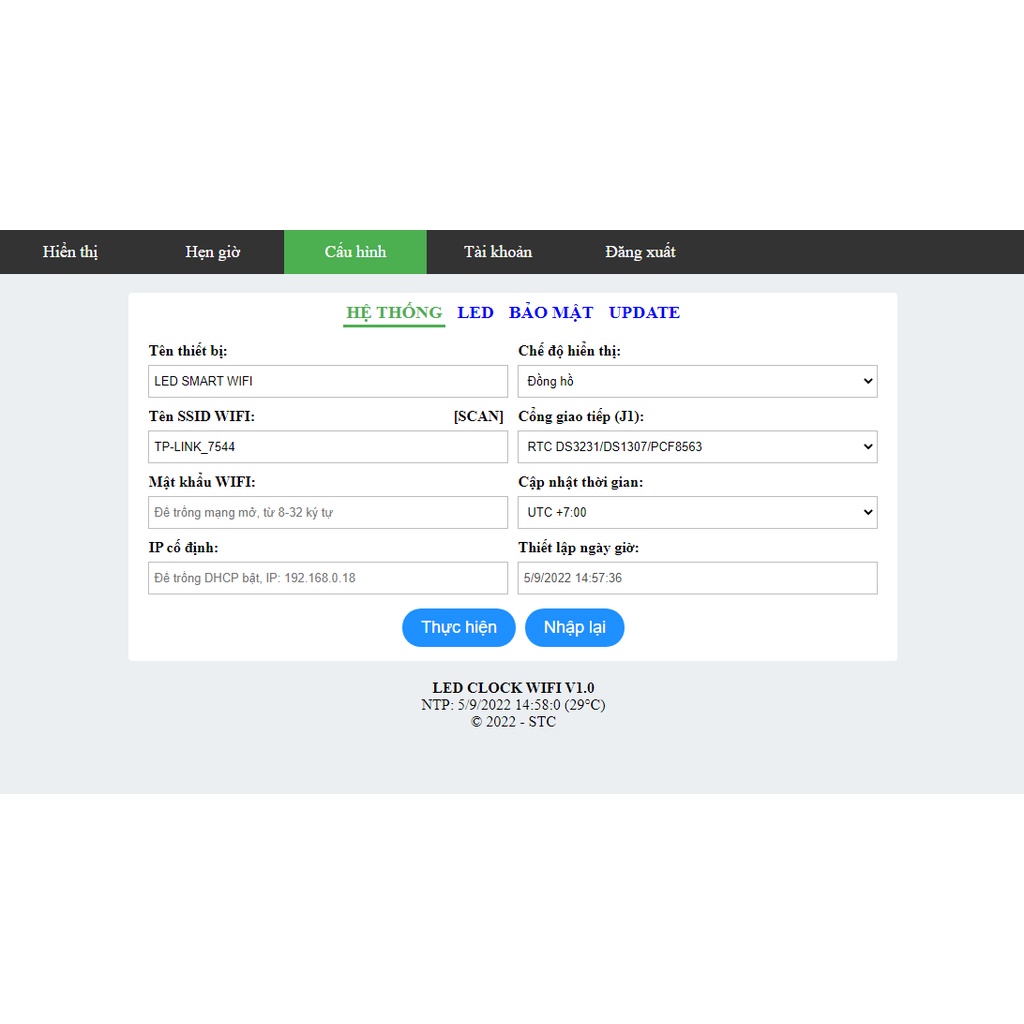

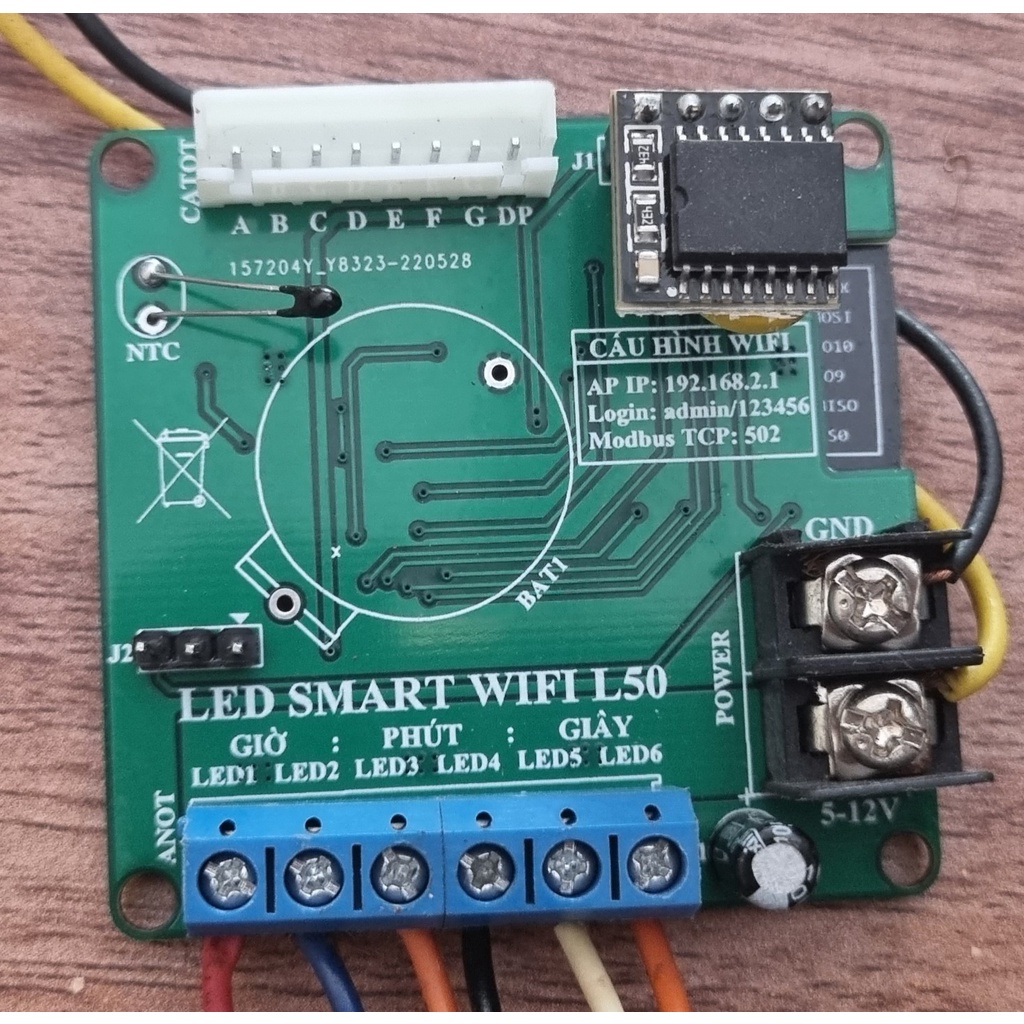

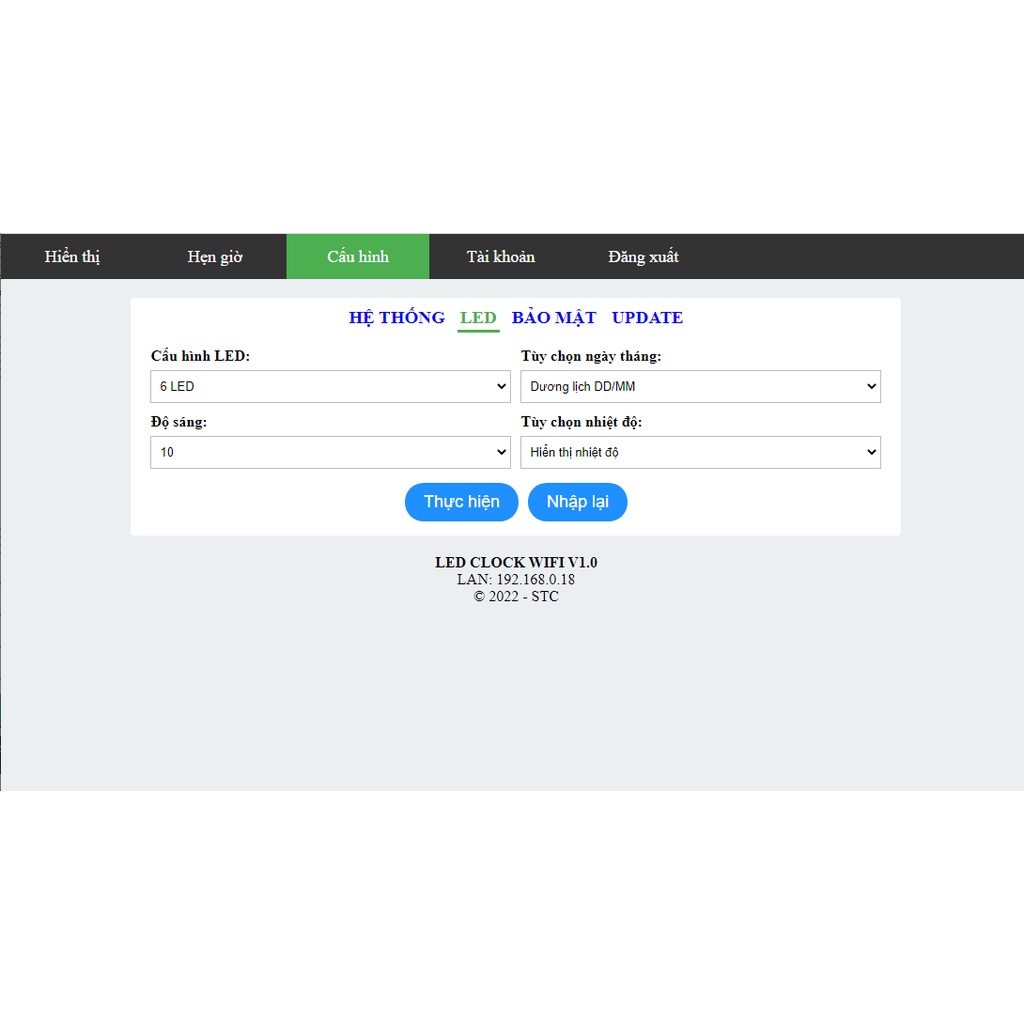

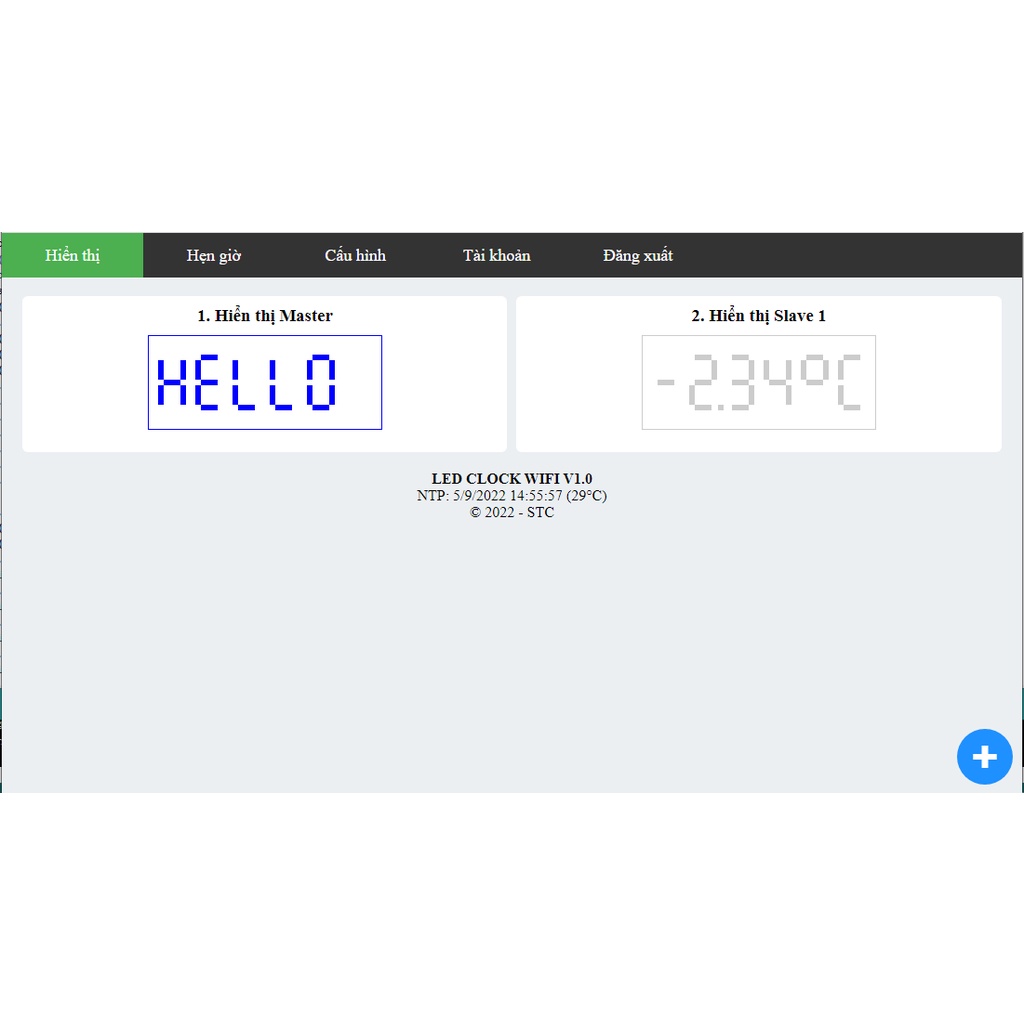

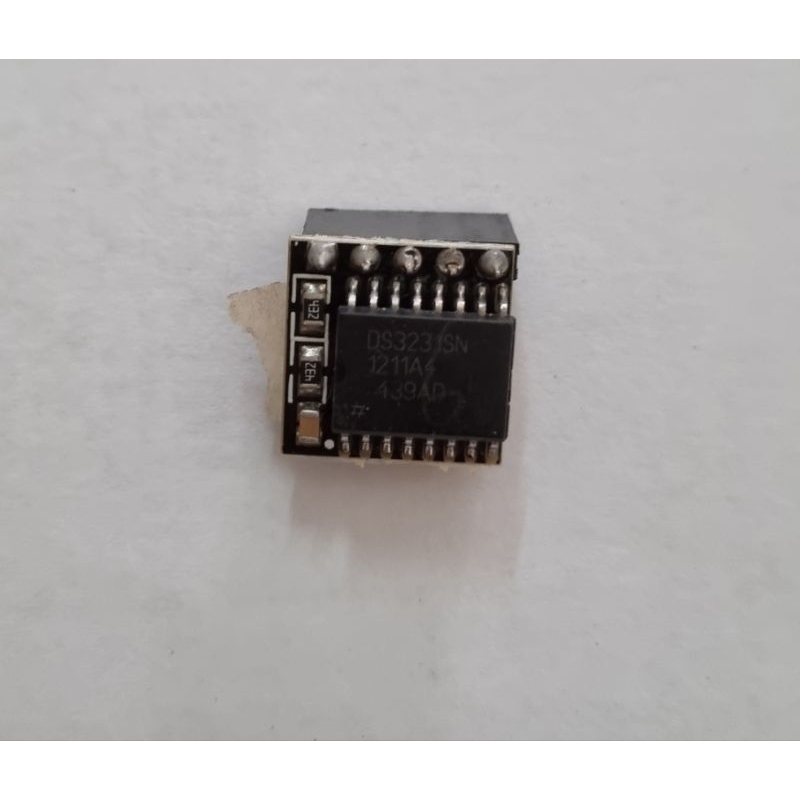

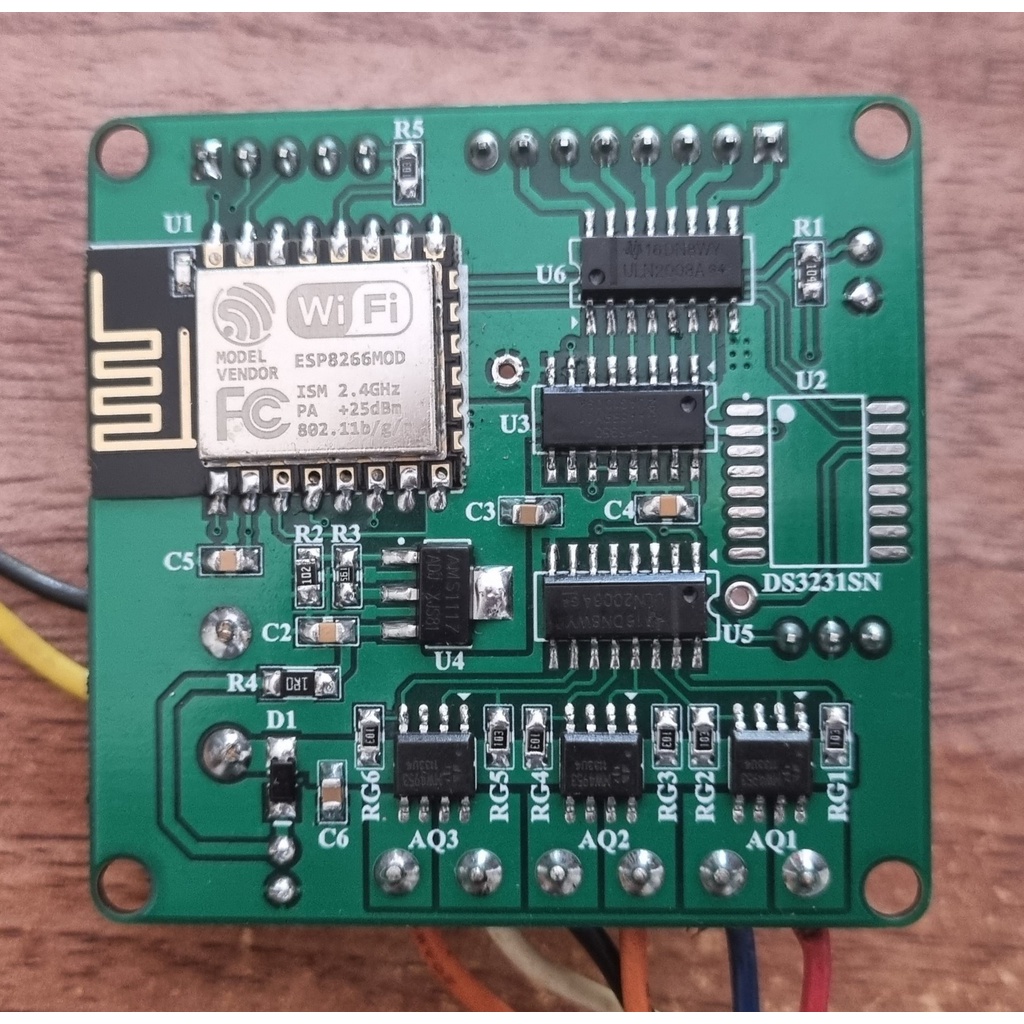

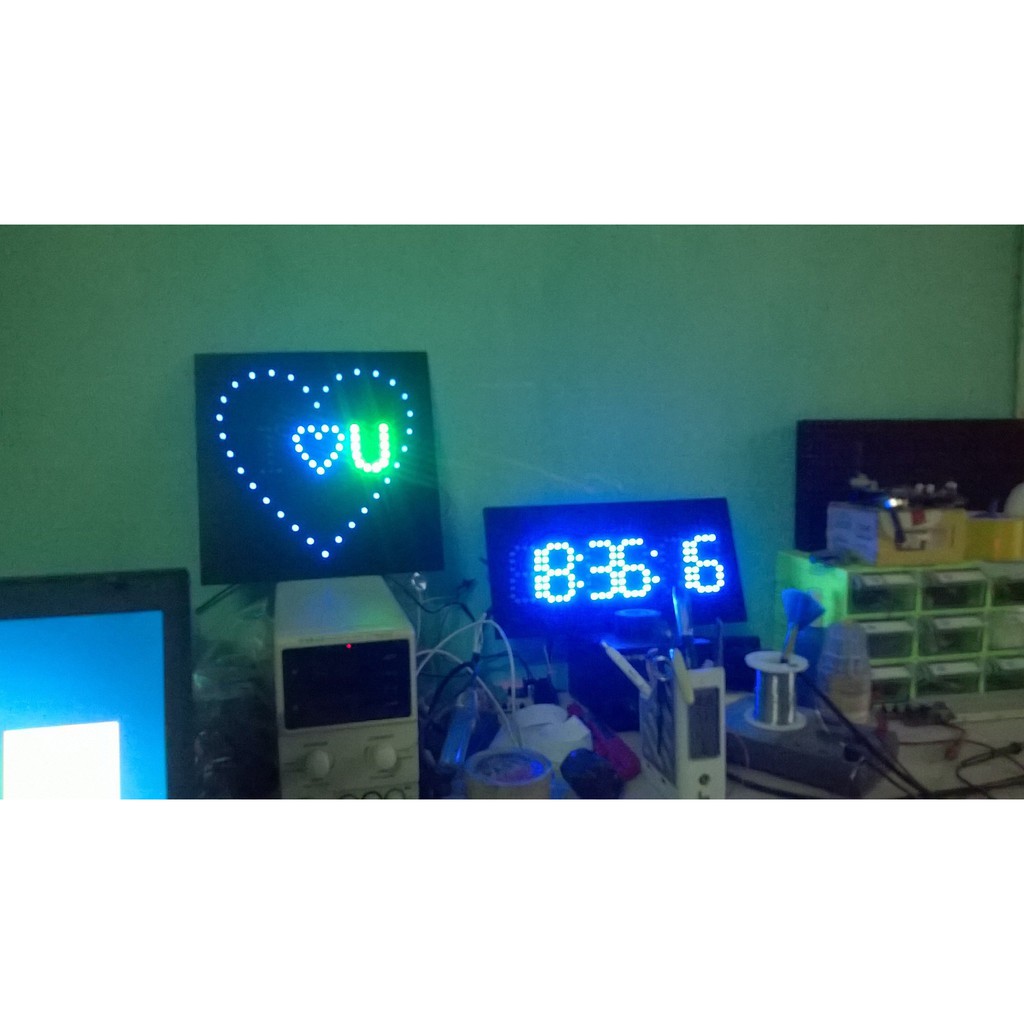

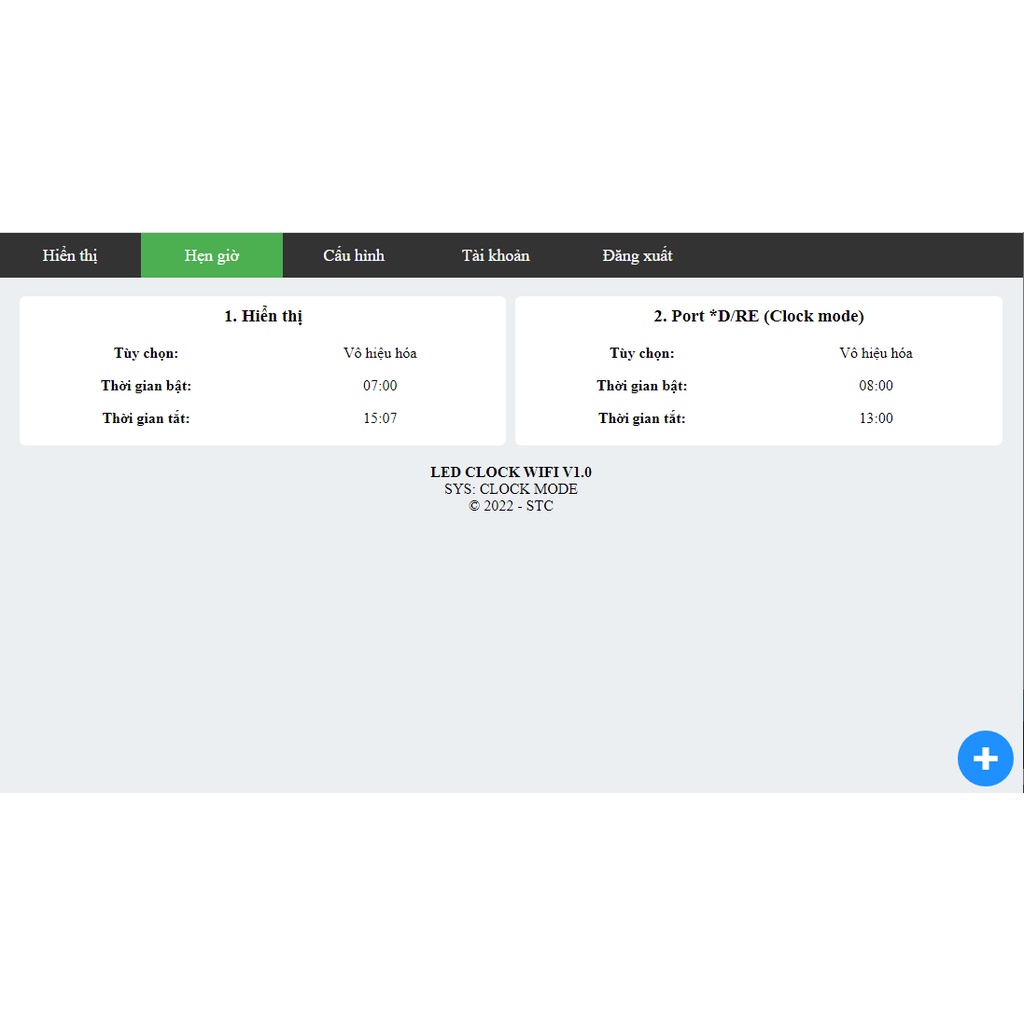

HƯỚNG DẪN SỬ DỤNG LED SMART WIFI L50 I. TÍNH NĂNG SẢN PHẨM - Đồng hồ sử dụng RTC DS3231 (tùy chọn) có độ chính xác cao với sai số +/-2ppm (25oC) tương đương khoảng 0,1-0,3 giây/ngày, thời gian vẫn chạy khi mất điện (Tuỳ chọn Module RTC DS3231, DS1307, PCF8563, tự động cấu hình chip khi kết nối module vào mạch). - Hỗ trợ công suất lớn, khoảng 50 LED/Cạnh (Sử dụng LED 5V, LED 12V). - Hỗ trợ hiển thị chỉ “Giờ : Phút” hoặc hiển thị đầy đủ “Giờ : Phút : Giây”. Cập nhật thời gian qua mạng Internet NTP (Chạy online không cần RTC). - Hỗ trợ giao tiếp hiển thị qua RS485 Modbus RTU, Modbus TCP 502, giao tiếp với mạch khác ở chế độ Master dùng cho hiển thị tỷ giá, giá vàng, giá xăng, bảng số liệu, bảng sản lượng… - Hiển thị ngày tháng thông minh, tự động chuyển đổi từ xem Giờ sang xem Ngày và Nhiệt độ, có âm lịch đến 2050. Cài đặt bật tắt được ngày tháng và nhiệt độ. - Giao diện WEB APP bảo mật, thân thiện dễ cài đặt. Cập nhật phần mềm thông qua WEB OTA bảo mật. - Dễ dàng thi công với các đầu kết nối Terminal không phải hàn dây vào mạch giúp quá trình thi công nhanh và dễ dàng bảo trì thay thế. II. HƯỚNG DẪN SỬ DỤNG - Cấp nguồn cho mạch khởi động, mạch sẽ phát ra một điểm truy cập WIFI AP với tên “LED SMART WIFI XXXX”, dùng điện thoại thông minh hoặc máy tính kết nối vào WIFI trên, sau khi kết nối thành công, mở trình duyệt Web nhập địa chỉ: “192.168.2.1”, giao diện đăng nhập hiện ra, tài khoản mặc định là “admin” và mật khẩu “123456”. - Chuyển qua trang “Cấu Hình” để cài đặt kết nối mạng WIFI nhà bạn và cấu hình chế độ hiển thị và chế độ LED. Hướng dẫn thao tác có sẵn trên giao diện. - Tài khoản/Mật khẩu cho cập nhật OTA tại URL “…IP…/ota”: admin/123456 (mặc định). Có thể cập nhật phần mềm trực tiếp qua giao diện “Cấu hình” với mật khẩu xác nhận của tài khoản có quyền ADMIN. - Mật khẩu xác nhận lưu cấu hình chính là mật khẩu đăng nhập của tài khoản đang đăng nhập. - Đổi mật khẩu của tài khoản trong trang “Tài khoản” lựa chọn “Sửa”. - Sóng wifi AP chỉ bật 5 phút theo mặc định nếu không có kết nối vào giao diện cài đặt, bật lại bằng cách khởi động lại mạch, thay đổi chế độ nguồn wifi trong phần Cấu hình --> Bảo mật. - Định dạng Modbus RTU Function 16: [ ID_Slave | 0x10 | 0x0000 | 0x0003 | 0x06 | LED2 | LED1 | LED4 | LED3 | LED6 | LED5 | CRC16 or 0x0000 ] (delay 30ms) Trong đó: CRC16 = 0x0000 (LSB) - Không phản hồi. Dữ liệu LED1-LED6 là dữ liệu cạnh của LED 7 thanh. Do thanh ghi modbus là 16bit big endian nên thứ tự byte cao sẽ được truyền trước, có 3 thanh ghi data. Giá trị 16bit theo chuẩn big endian, VD: 0x0003 = [ 0x00 | 0x03 ] - Định dạng Modbus TCP Function 16: [ TID_0x0001 | PID_0x0000 | LEN_0x000D | ID_Slave | 0x10 | 0x0000 | 0x0003 | 0x06 | LED2 | LED1 | LED4 | LED3 | LED6 | LED5 ] (delay 5ms) Có hướng dẫn chi tiết khi mua Truy cập HDSD và bản cập nhật: sangtaoclub.net/sled
