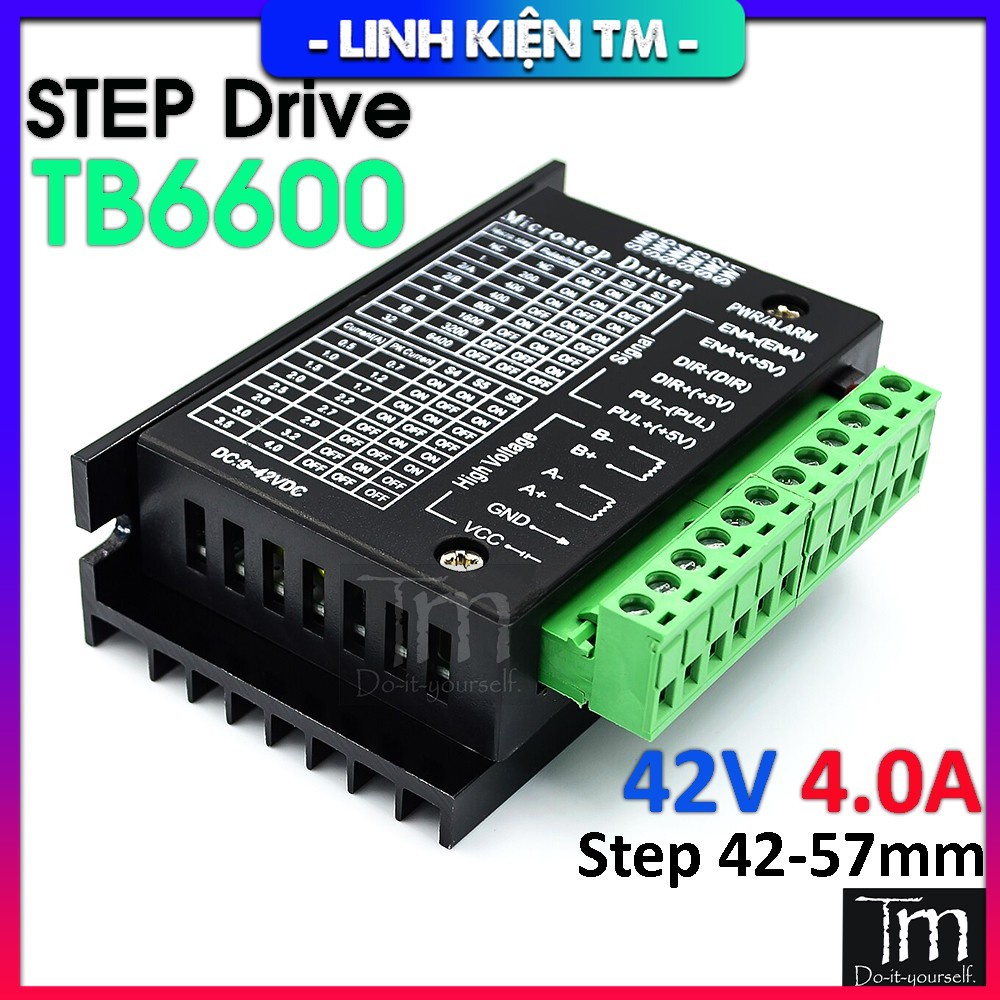

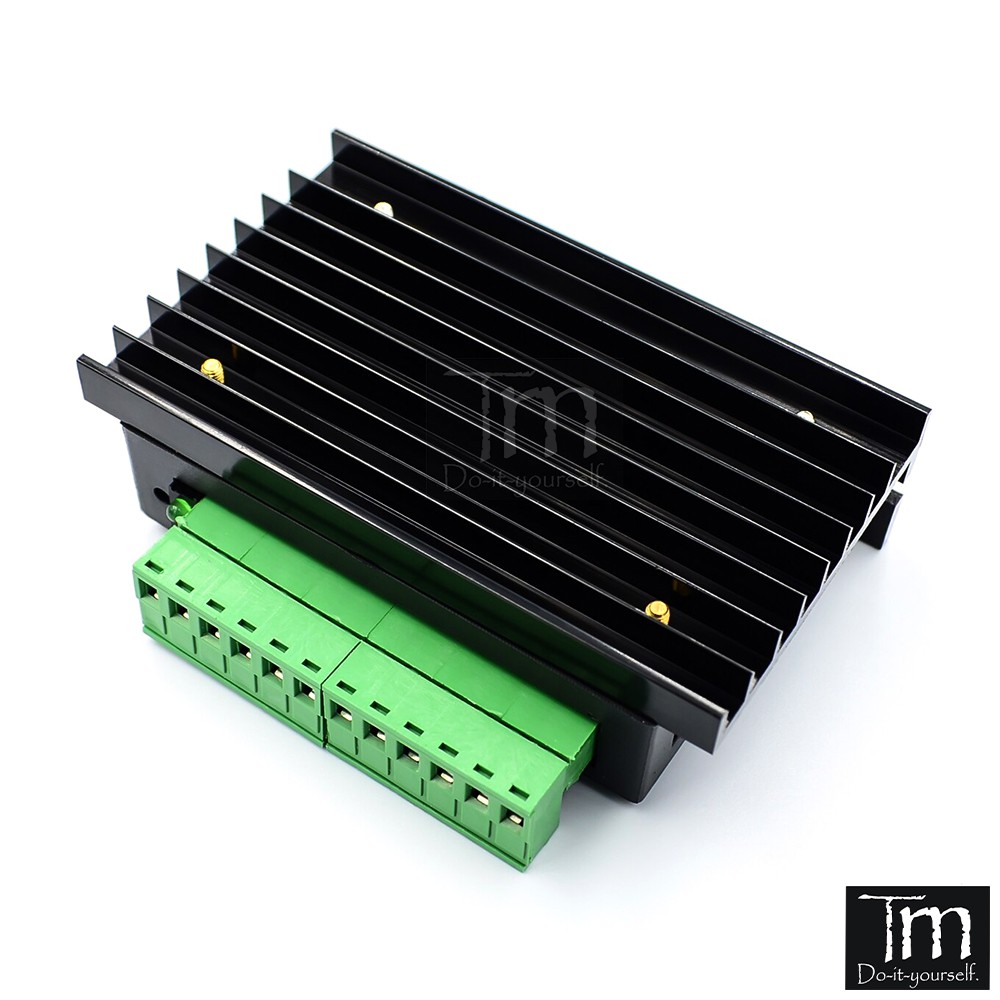

Mạch Điều Khiển Động Cơ Bước Step Motor TB6600 42V 4A Tản Nhiệt Dày
service icon
Đổi ý miễn phí 15 ngày
Miễn 100% phí trả hàng
Mã giảm giá cho Shop
Miễn phí vận chuyển
Phí vận chuyển:
₫0
Chi tiết sản phẩm
Gửi từ
Mô tả sản phẩm

🌈 Module điều khiển động cơ TB6600 4.5A chuyên điều khiển động cơ bước với nhiều tính năng vượt trội như bảo vệ quá dòng, tự ngắt khi điện áp thấp và nhiệt độ cao.

📌 -- THÔNG SỐ KỸ THUẬT

❇ Điện áp hoạt động: 9V - 42V ( Khuyên dùng ở 32V hoặc 24V)

❇ Sử dụng ic : 6N137 tốc độ cao không gấy trượt bước

❇ Chip điều khiển: TB6600 công suất cao, có khả năng tự ngắt khi điện áp thấp, nhiệt độ cao, bảo vệ quá dòng và ngắn mạch

❇ Dòng ra: 4.0A

❇ Điều khiển: full bước, 1/2, 1/4, 1/8, 1/16 bước.

❇ Dài: 82mm Rộng: 52mm Cao: 30mm

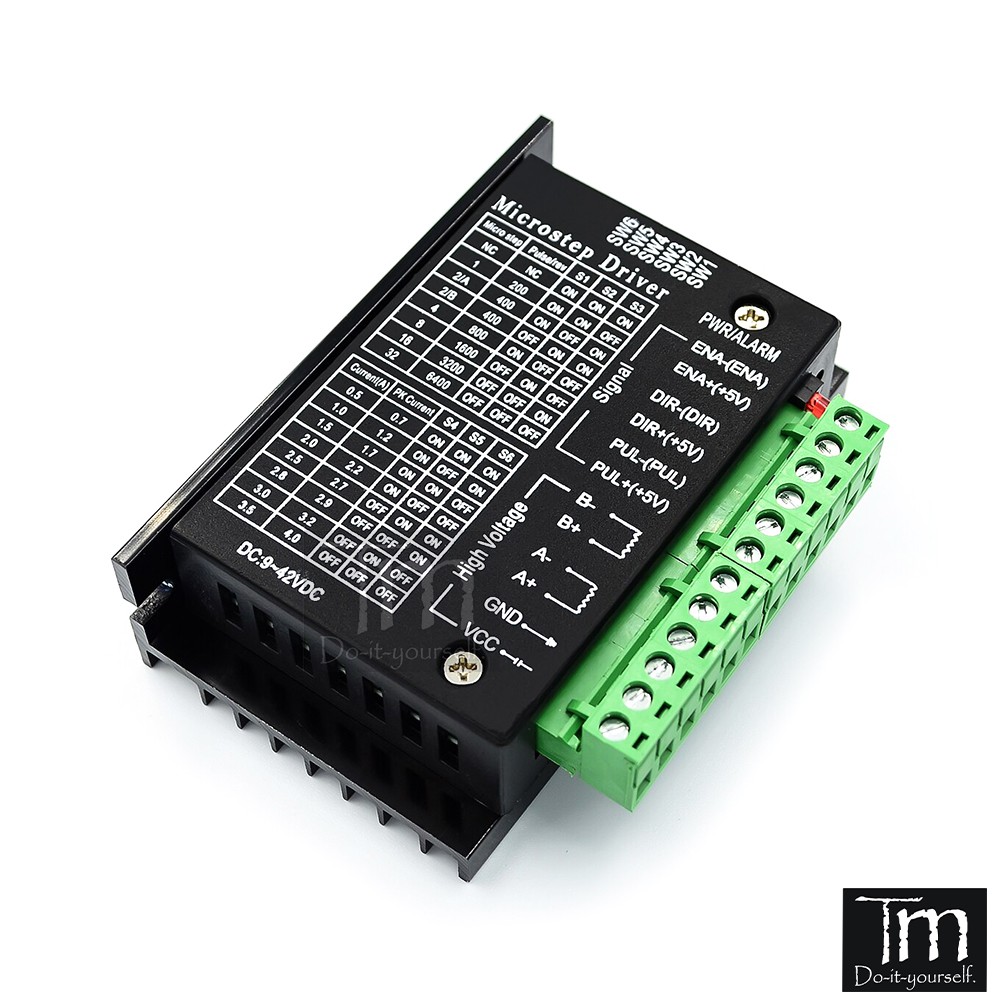

⚒ Sơ đồ nối dây :

✔ A+ và A -: Nối vào cặp cuộn dây của động cơ bước

✔ B+ và B- : Nối với cặp cuộn dây còn lại của động cơ

✔ PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600

✔ PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600

✔ DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600

✔ DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600

✔ ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa

✔ Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung

📌 -- LƯU Ý

- Đấu nối đúng cực tính ghi trên mạch(nếu chưa rõ vui lòng liên hệ shop hỗ trợ ngay nha)

………………………………………………………………………………………………………….
